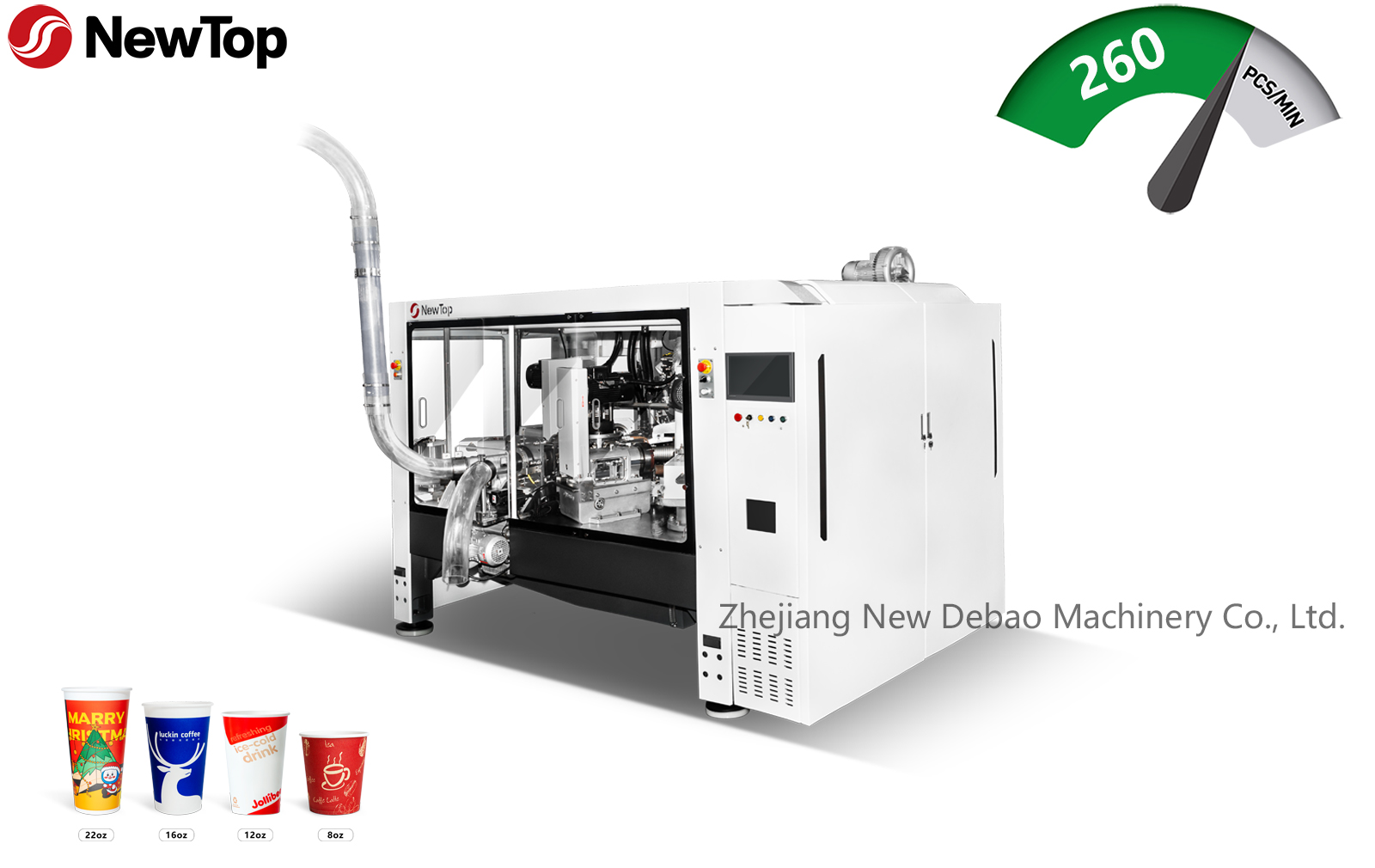

卧式高速智能纸杯机

NEWTOP-258S/228W

产品详情



机械质量保证

1.机械传动部分保修5年，电气及易损件保修1年。

2.成形台上的所有零件都易于检修。

3.成形工作台下的所有零件均通过油浴润滑。应每4-6个月用指定的机油更换机油。



生产效率

1，每班制（8小时）的生产产量高达96,000杯，每月（三班制）达到770万杯;

2.正常生产中合格率高于99％；

3.一个操作员可以同时处理多台机器。

机械品质保证



机械性能

NEWTOP-258S/NEWTOP-228W卧式高速智能纸杯机采用台板上下一体式布局，台板上为模具成型部分，成型工艺流程分布在三个独立驱动的转塔周围，以4-7-7的方式设置。台板下为主传动部分，以弧面分度凸轮+齿轮进行传动连接。传动部件釆用箱体密闭式喷淋润滑。全机由PLC+伺服运动控制，全程光电跟踪监控，伺服供料控制。适合生产8-22oz冷/热纸杯或11-43oz冷/热纸碗。

（注：机器实际产能受多种因素影响，以上数据仅供参考。）

产品参数

NEWTOP-258S NEWTOP-228W
重量 重量
7000kg 7500kg
机器装箱规格 机器装箱规格
3300 x 2140 x 2350mm（计杯架1230 x 720 x 1900mm） 3300 x 2140 x 2350mm（计杯架1230 x 720 x 1900mm）
电源配置 电源配置
三相 380V，65KW 三相 380V，65KW
压缩空气配置 压缩空气配置
0.5-0.7MPa，0.6m³/min 0.5-0.7MPa，0.6m³/min
产能 产能
200-260 pcs/min 160-200 pcs/min
纸张种类 纸张种类
单面PE/双面PE/PLA 单面PE/双面PE/PLA
纸张厚度 纸张克重
0.295-0.47mm 0.295-0.47mm
纸杯规格 纸杯规格
(D1)ф60-100mm (H)70-180mm
(D2)ф40-80mm (h)5-12mm		 (D1)ф100-150mm (H)50-110mm
(D2)ф80-120mm (h)5-12mm
检测 检测
○ ○
底部加热 底部加热
组装● 组装●
加长版纸片输送 加长版纸片输送
○ ○
控制屏 控制屏
10.2英寸 10.2英寸
注: 可选配○ 标配● 注: 可选配○ 标配●

（注：在生产过程中，厂家基于产品品质提升或对机器制造的原技术和相关配置进行的调整、优化和升级等，均属于生产机器过程中的合理变更，恕不另行通知。）
